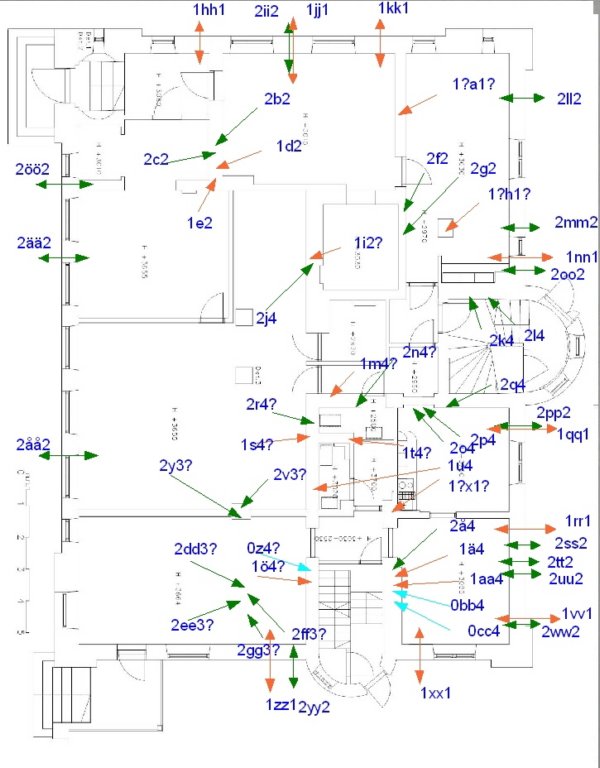

Edellisen kuvan merkinnät nykytilannetta kuvaavaan mittauspiirustukseen sijoitettuina.
Siis ensimmäisestä kerroksesta kohti katon savupiippuja lähtevät kuvaan oranssilla merkityt hormit. Oranssit kaksipäiset nuolet kuvaavat ulkoseinän lävistäviä ilmanvaihtoaukkoja. Lisäksi muistettakoon, että kellarikerroksesta lähtevät kohti katon savupiippuja kuvaan vaaleansinisellä merkityt hormit.
Kuvan muut (vihreät) nuolimerkinnät kuvaavat toisen kerroksen ilmanvaihtohormien ja -aukkojen sijaintipaikkoja, joista kerrotaan jäljempänä. Merkinnöissä numerot kertovat, missä kerroksissa hormi (tai vastaavasti ilmanvaihtoaukko) sijaitsee.
