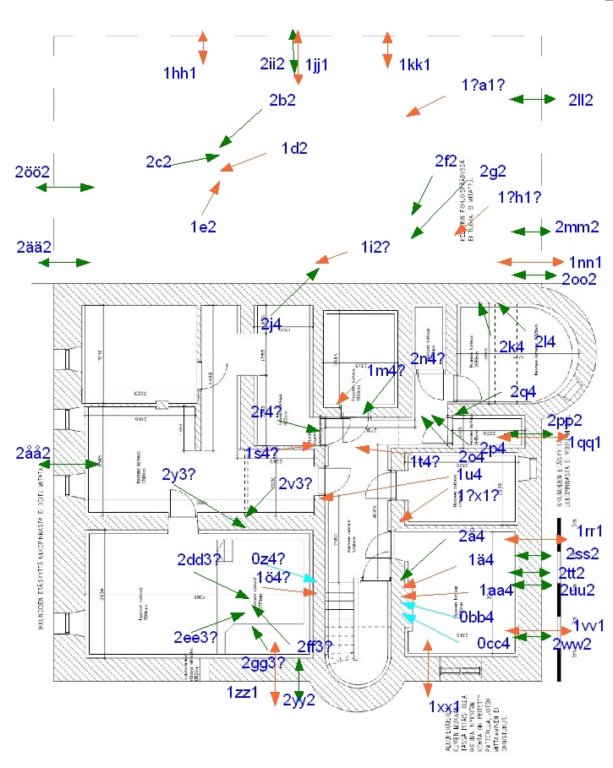

Edellisen kuvan merkinnät nykytilannetta kuvaavaan mittauspiirustukseen sijoitettuina.
Siis kellarikerroksesta lähtevät kohti katon savupiippuja kuvaan vaaleansinisellä merkityt hormit 0z4?, 0bb4 ja 0cc4.
Kuvan muut nuolimerkinnät kuvaavat ylempien kerrosten ilmanvaihtohormien ja -aukkojen sijaintipaikkoja. Merkinnöissä numerot kertovat, missä kerroksissa hormi (tai vastaavasti ilmanvaihtoaukko) sijaitsee.
