SYPin talon verholautojen rekonstruointi

Alkuperäinen/varhainen puinen verholauta kuvassa vinossa asennossa alavasemmalta yläoikealle.

Verholautojen lautaosien rekonstruointi

Verholautojen oikeissa päädyissä olevien vanerilappujen rekonstruointi

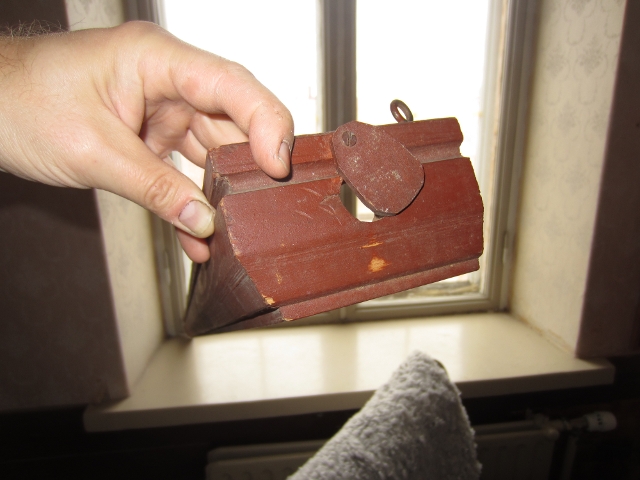

Vintiltä löytyneen verholaudan päädyssä oleva verhotangon reikä ja reikää peittävä vanerilappu.

Sama päätypala osiinsa purettuna (sekä rekonstruoinnissa tarvittava vaneriaihio).

Sama vanerilappu GIMPillä tarkemmin skannattuna.

Vaneriaihion, alkuperäisen vanerilapun ja sitä kiinnittäneen ruuvin sivukuvat.

Klikkaa kuvan kiintopisteeksi origon, osoita sitten punaista x-akselia ja kirjoita tidossasi oleva kuvan leveys (tässä 61,91 mm) ja paina Enter.

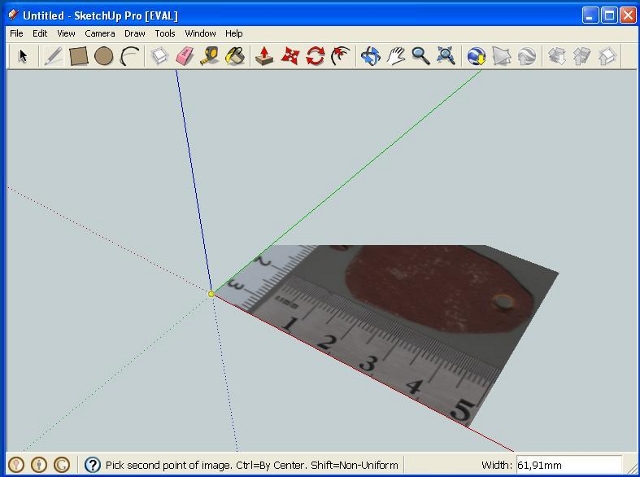

SketchUpiin siirretyn valokuvan mittakaavan tarkistus.

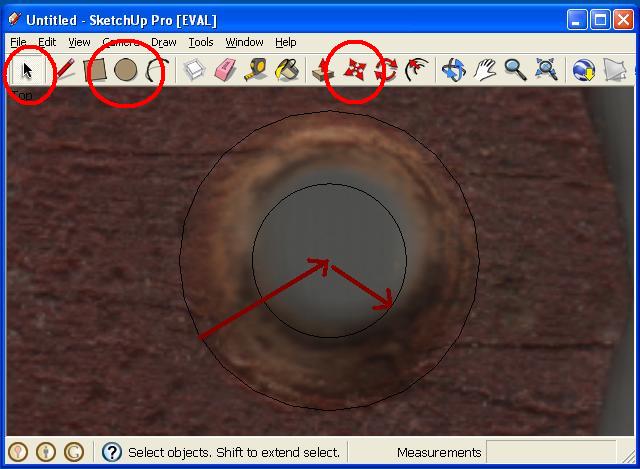

Ruuvin reiän kohdan piirtäminen vanerilapun mallin.
Piirretään ensin ruuvin kannan kokoinen ympyrä ja tämän ympyrän keskikohtaa apuna käyttäen piirretään ruuvin varren vaatima reikä.

Viivan piirto -työkalulla piirretään vanerilapun kehä.

Vanerilapun kehän murtoviivamalli valmiina.

asdf

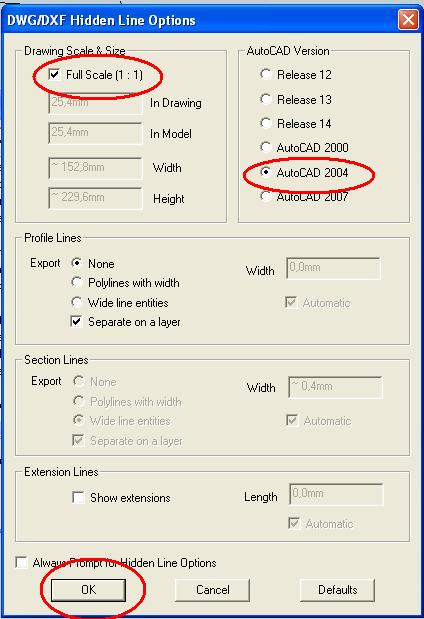

Optioissa valitaan 1:1 -mittakaava ja sellainen AutoCAD versio, jota CNC-ajurisi tukee.
Tässä tapauksessa AutoCAD2004.

DXF-tiedoston tuominen PrimCAM-ohjelmaan.

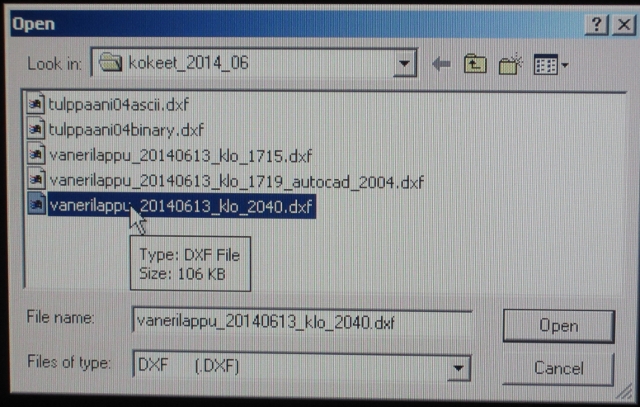

Valitse SketchUpilla tallettamasi dxf-tiedosto.

Kun mallipiirustus on saatu CNC-ajuriohjelmaan, valitaan Manufacture.

Valitse Path ja kehdella klikkauksella valitse mallipiirustuksesta ruuvinkolon ääriviiva.

Valitaan jyrsintä tapahtuvaksi viivan sisäpuolelta.

Valitse jyrsittävän aihion materiaali, yläpinnan korkeus, käytettävä origo nro 2.

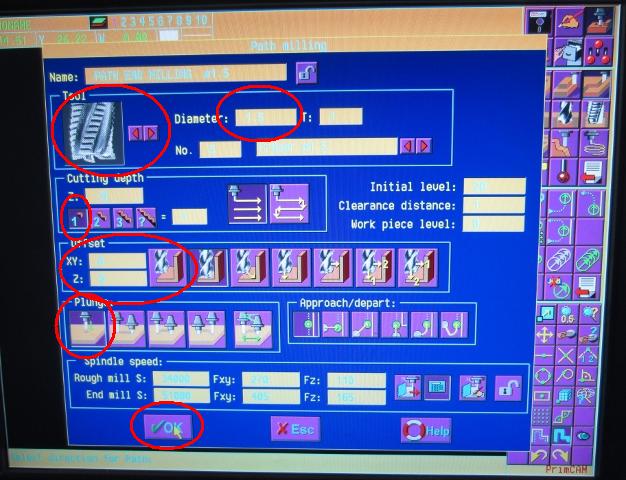

Valitse jyrisinterän leveys, urasyvyyden jyrsimisvaiheiden määrä sekä terän uppoamistapa materiaaliin.

l
Seuraavaksi valitaan mallipiirustuksen ulkoreunat ja kerrotaan Primcam-ohjelmalle, että tässä jyrsitään viivan ulkopuolelta.

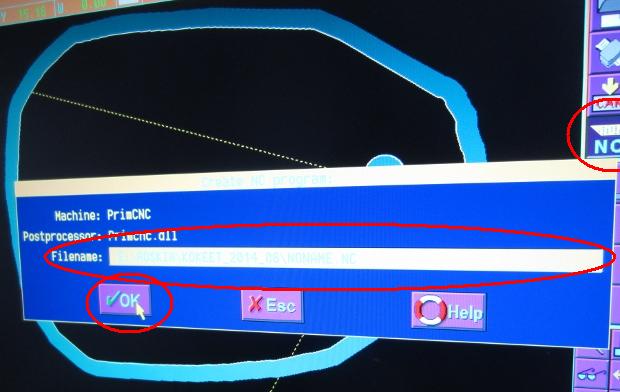

Tallenna jyrsintäohjeet NC-tiedostoksi.

Siirry PrimCAM-ohjelmasta PrimCNC-ohjelmaan.

Tee referenssiajo.

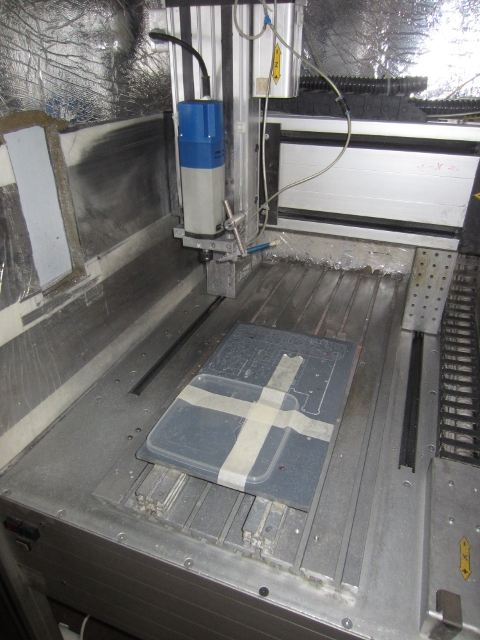

CNS-jyrsinkohe hakeutuneena vasemaan takaylänurkkaan eli referenssipisteeseensä.

Jyrsittävän aihion origon asettaminen.

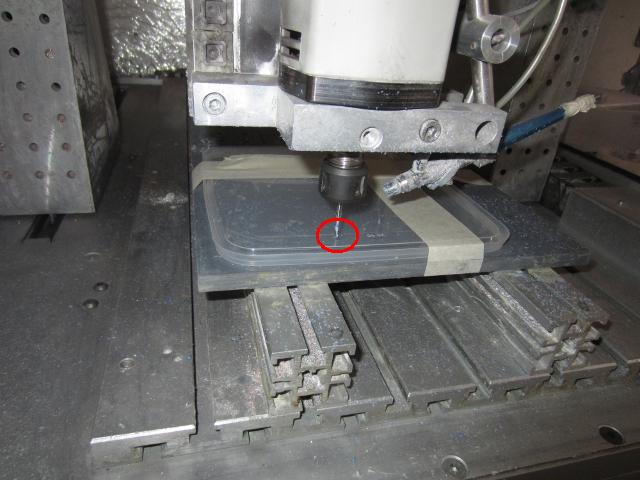

Jyrsimen terä juuri ja juuri koskettaa jyrsittävän aihion pintaa.

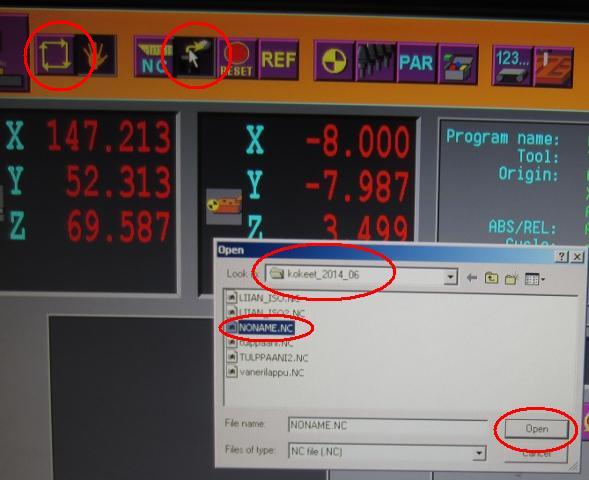

Lataa juuri tallettamasi .NC-tiedosto PrimCNC-ohjelmaan.

Lopulta aja CNC-ohjelma.

PrimCNC pyytää vielä varmistamaan, että haluamasi jyrsimenterä on paikoillaan.

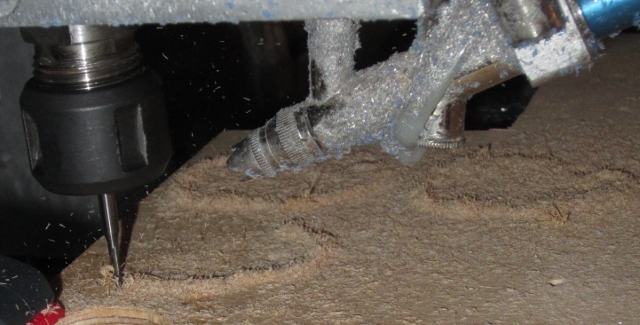

Jyrsin toiminnassa.

Jyrsitty pala valmiina.

.

Valitse sana "OIKEA" ja siirrä se oikealle tarkemmalle kohtaansa, tee sama tekstille "CNC 18.6.2014".

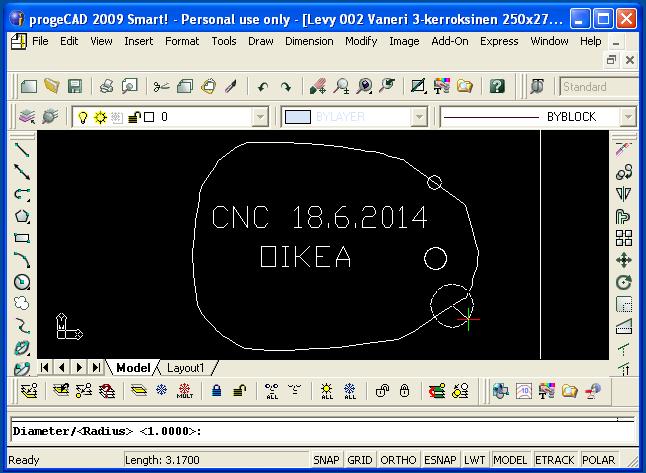

Tee vanerilapun mallin yläreunaan joidenkin suorien viivojen keskelle kaksi ympyrää, joiden säde on 1 mm:



Käyttäen trim-työkalua poista näiden ympyröiden sisällä oleva ääriviivan osuus. Poista lopulta myös ympyrät. Valitse layer "Construnton layer" ja piirrä nämä poistetut viivanpätkät tuolle layerille.

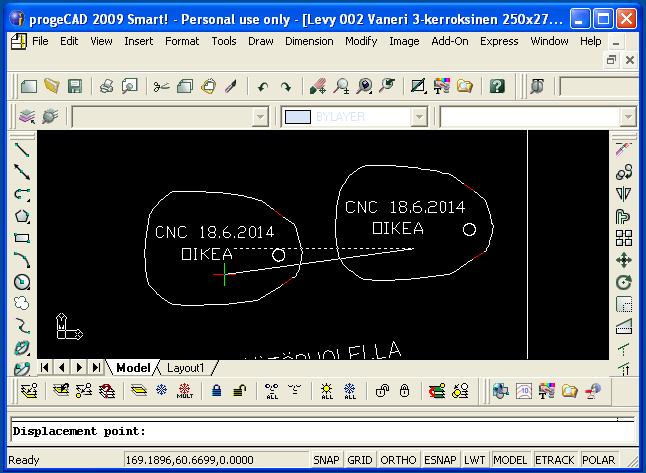

Kopio näin saatuja mallipiirustuksia vielä yhteensä 4 kpl:



Kopion vielä jyrsimispäivämäätä aihioon sovivalle kohtaa:

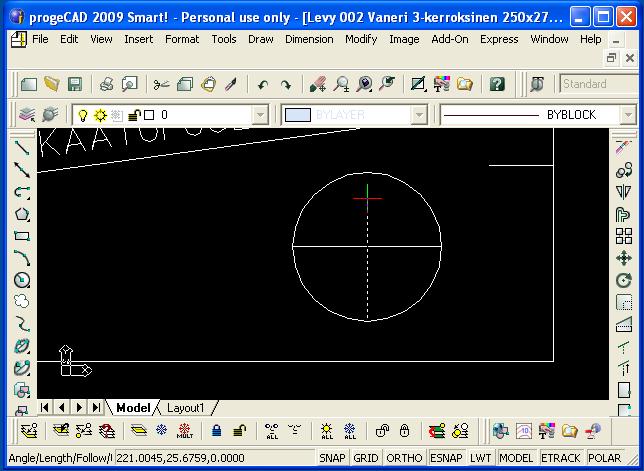

Tee vielä mielivaltainen origo sopivalle kohtaa vaneria CNC-konetta varten.



Laita ProgCADin oletusasetuksiski tallennusmuoto dwg formaatissas AutoCAD 2004 ja tallenna koko aihiokuva muistikortille.

.


.

Verholautojen vasemmanpuoleisissa päädyissä olevien vanerilappujen rekonstruointi

Alkuperäisen/varhaisen puisen verholaudan vasen pääty.

• Skannaukset tehtiin GIMP-kuvankäsittelyohjelmalla komennoilla: Tiedosto → Luo → Kuvanlukija/kamera → (allekirjoittaneen laitteistokokoonpanossa) WIA-PageExpress A3 USB 2400 Pro 1.0 → Valitse → Esikatsele → määrittele esikatselukuvassa skannattava alue → Säädä skannatun kuvan laatua → Tarkkuus (DPI): → 2400 (tai suurin tarkkuus ja tidostokoko, jota koneesi pystyy vielä käsittelemään) → Kuvan laji: → Värikuva → OK → Skannaa → tarpeettomuilla kohtaa valokuvaa valitse Työkalupakista suorakaiteen tai ovaalin muotoisia alueita ja paina Delete

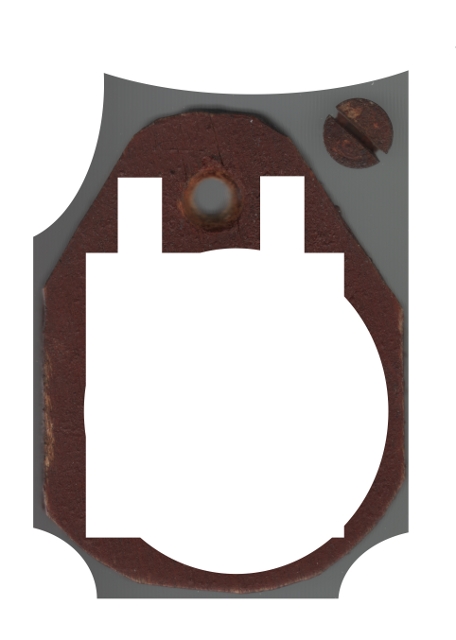

Vasemman vanerilapun skannauksen valokuvasta on poistettu tarpeettomia alueita, tiedostokoon rajoittamiseksi.

• Tiedosto → Tallenna nimellä → (kirjoita) valitsemasi_tiedostonimi.jpg (ja valitse tallennuskansioksi esim.) D/Kirkkokatu 20/Lajitellut_kuvat/remontti_ikkunat → Tallenna → (Laatu) 100 → Tallenna → Kuva → Kuvan ominaisuudet → kirjoita kuvan leveys muistilapulla, tässä tapauksessa se on 40,81 mm.
• Vanerilapun sahatun muodon valokuvaa käytetään jatkossa mallintamiseen. Mallinnus tehdään SketchUp-piirrosohjelmiston ilmaisversiolla. CNC-konetta varten tästä ohjelmistosta on syytä valita ja ladata vanha versio Pro 7.1, jolla valmis mallitiedosto on mahdollista tallettaa CNC-ajureiden ymmärtämässä dwg-tiedostoformaatissa. Uudemmissa SketchUp-versioissa tätä dwg-tiedostojen tallentamismahdollisuutta ei valitettavasti enää ole.
• SketcuUp piirrosohjelmistossa tarvittavat komennot ovat: Choose Template → (valitse valikosta) Engineering - Meters → Start using SketchUp → klikka piirroshenkilön kuvaa → Delete  → File → Import → Tiedostotyyppi → (valitse valikosta) JPEG Image (*.jpg) → (valitse aiempi tallennuskansiosi esim.) BACK-UPS/Kirkkokatu 20/Lajitellut_kuvat/remontti_ikkunat → (klikkaa tiedostojen luettelosta aiemmin) valitsemasi_tiedostonimi.jpg → Avaa → aseta valokuvan yksi nurkka punaisen, vihreän ja sinisen akselin risteykseen eli x,y,z -koordinaatiston origoon (jolloin SketchUpin kohdistusmerkki muuttuu keltaiseksi pallukaksi) → (vie hiiri punaiselle x-akselille, valokuvasi skaalautuu hiiren liikkuessa, katso muistilapustasi ja kirjoita kuvan leveys, tässä tapauksessamme) 40,91mm → Enter.
• Painetuasi Enteriä valokuva skaalautuu todelliseen kokoonsa ja näytöllä se saattaa muuttua joko aivan pieneksi tai valtavan suureksi. Lähennä/loitonna katselukulmaasi asettamalla hiihi origon tienoille ja rullaamalla hiirtä jompaankumpaan suuntaan.
• Tarkastele valokuvaa xy-tasossa valitsemalla Camera → Standard Views → Top. Tässäkin lähennä/loitonna valokuvan katseluetäisyys sopivaksi asettamalla hiihi valokuvan jonkun nurkan tienoille ja rullaamalla hiirtä jompaankumpaan suuntaan.
• Valitse Camera → poista väkäsvalinta kohdasta perspective (jotta Export aikanaan meneen oikein)

• Tarkista, että valokuva on siirtynyt SkethcUpiin oikean kokoisena, klikkaamalla yläreunan valikossa mahdollisesti skannaamasi mittanauhan painiketta ja sitten jonkin tuntemasi pituisen etäisyyden alku- ja loppukohtaa.
• Piirrämme nyt tämän xy-tasossa olevan valokuvan päälle sen ääriviivat.
• Valitse Window → Model Info → valitse Units → muuta Format: Decimal Millimeters → muuta Precicion: 0,00mm → poista Enable length snapping → poista valinta Enable angle snapping → sulje X:stä Moden Info

• Aloitamme ruuvin reiän ympyrästä. Koska skannerin kuva on tarkka ja mittakaavassa ainoastaan skannerin lasin pinnassa, niin ruuvinreiän keskikohta ei ole skannatussa kuvassa näkyvän reiän keskellä, vaan ruuvinreän keskikohta on skannerin lasin pintaa koskettaneen ruuvin kannan painauman keskellä. Piirretään siis ensin ympyrä, joka on ruuvin kannan halkaisijan 6,25 mm kokoinen (eli säteeltään 3,125 mm).
• Skaalaa kuva siten, että ruuvin reikä näkyy isona ja keskellä näyttöä. Valitse yläreunan valikosta ympyrä-työkalu. Kirjoita 360 (jotta piirtämässäsi "ympyrässä" olisi 360 segmenttiä, eikä 24). Klikkaa valokuvaa jotakuinkin ruuvin reiän kohdalta. Siirrä hiirtä hiukan sivummas, jotta sininen ympyrä ilmaantuu. Kirjoita piirrettävän ympyrän säde "3,125mm". Paina Enter. Valitse Select-työkalu. Klikkaa piirtämäsi vaalean sinisen ympyrän keskikohdan tienoilta. Paina Delete ja ympyrän täyttävä vaalean sininen väri katoaa, mutta ympyrän kehä jää jäljelle. Valitse Move/Copy -työkalu. Klikkaa ja pidä hiirtä painettuna ympyrän kehän kohdalla. Siirrä piirtämäsi ympyrä hiirtä liikuttamalla valokuvassa näkyvän piananteen kehän kohdalle.
• Piirrä nyt pienempi ympyrä samalla tavalla: Valitse yläreunan valikosta ympyrä-työkalu. Kirjoita 360 (jotta piirtämässäsi "ympyrässä" olisi 360 segmenttiä, eikä 24). Tällä kertaa siirrä hiiri ensin sen ympyrän kehälle, jonka juuri olet piirtänyt. Tuohon ilmaantuu teksti Endpoint. Siirrä hiiri nyt ympyrän keskikohdan tienoille. Tuohon ilmaantuu teksti Center. Klikkaa tuota keskipistettä. Kirjoita tämän toisen piirrettävän ympyrän säde "1,55mm". Valitse Select-työkalu. Klikkaa piirtämäsi uuden vaalean sinisen ympyrän keskikohdan tienoilta. Paina Delete ja ympyrän täyttävä vaalean sininen väri katoaa, mutta ympyrän kehä jää jäljelle. Klikkaa hiiren oikeanpuoleisella painikkeella tuon pienemmän ympyrän kehää ja valitse valikosta Entity Info. Klikkaa ulomman ympyrän kehää ja se muuttuu siniseksi. Paina Delete ja tuo ulompi ympurä katoaa.
• Ruuvin reikä on nyt piirretty oikean kokoisena ja oikealle kohdalleen.
• Seuraavaksi piirretään vanerilapun kehä. Valitse yläosan työkaluvalikosta kynä-työkalu ja klikkaile valokuvassa vanerilapun kehdää siten, että näin piirtämäsi murtoviiva muodostaa vanerilapun kehän mallin. Käytä apunasi hiiren liikuttelua ja sen rullaa skaalataksesi kuvaa aina sopivaan kohtaan ja suuruuteen. Näkymää rullaalla riittävästi lähetämällä voit myös välttää SketchUpia jatkamasta aeimmin piirretyn viivasegmentin matkaa tai muita grig-toimintoja.
• Kun kehän murtoviiva-mallin viimeinen piste yhdistetään murtoviivan ensimmäiseen pisteeseen, niin murtoviivan sisus muuttuu vaaleansiniseksi.
• Klikkaa nyt vaalenasinistä pintaa ja paina Delete. Vaaleansininen väritys katoaa, mutta piirtämäsi murtoviiva jää jäljelle.
• Klikkaa Window → Layers → välilehdessä Name paina + → kirjoita nimi, esim. "Piilotetu elementit" → tee samalla tavalla myös layerit "turvotettu" ja "kutistettu" → laita pallukka layer "turvotuettu" eteen → valitse välilehti Visible → klikkaa layer Piilotetut elementit kohdasta valinta pois → sulje ikkuna klikkaamalla X:ää.

• Klikkaa oikealla hiiren painikkeella valokuvaa jostain muualta kuin piirtämisesi viivojan kohdilta. Valitse Entity Info → muuta valinta Layer: Layer0:sta "Piilotetu elementit" -valinnaksi ja valokuva katoaa toistaiseksi näkyvistä.
• Näkyvissä on vain vanerilapun reiän ja ulkoreunan viivat. Valitse nuolivalinta → valitse koko piirustus → pidä Ctrl pohjassa ja valitse pelkkä vanerilapun reikä (jollon reikä poistuu valintojen joukosta) → valitse Offset-työkalu → klikkaa vanerilapun ulkpiiriä ja vedä hiiri sitten vanerilapun ulkopuolelle → kirjoita "0,065mm" ja vanerilapun ulkopuolelle piirtyy toinen hieman suurempi ulkopiiri, tämä on piirretty siis layerille "turvotettu".
• Klikkaa Window → Layers → valitse välilehti Visible → klikkaa layer "kutisettttu" eteen pallukka ja layer "turvotettu" perästä väkäsvalinta pois → sulje ikkuna klikkaamalla X:ää ja ulompi ääriviiva katoaa toistaiseksi pois näkyvistä..

• Näkyvissä on taas vain vanerilapun reiän ja ulkoreunan viivat. Valitse nuolivalinta → valitse koko piirustus → pidä Ctrl pohjassa ja valitse pelkkä vanerilapun reikä (jollon reikä poistuu valintojen joukosta) → valitse Offset-työkalu → klikkaa vanerilapun ulkopiiriä ja vedä hiiri sitten vanerilapun SISÄpuolelle → kirjoita "0,065mm" ja vanerilapun sisäpuolelle piirtyy toinen hieman suurempi ulkopiiri, tämä on piirretty siis layerille "kutistettu".
• Klikkaa Window → Layers → valitse välilehti Visible → klikkaa layereiden "turvotettu" ja "Piilotetut elementit" perästään väkäset takaisi → sulje ikkuna klikkaamalla X:ää ja valokuva ja kaikki kolme ääriviivaa ovat palanneet näkyville.
• Tarkista, että ääriviivoista keksimmäinen on tullut piirrettyä ±0,065 mm:n (eli CNC-koneen työtötarkkuuden 0,13mm:n) puitteisiin:



Keskimmäisen ääriviivan voidaa todeta piirretyn halutun toleranssi puitteissa. Yksityikohta valokuvan vasemmasta yläurkasta.

• Klikkaa uudelleen Window → Layers → valitse välilehti Visible → klikkaa layereiden "turvotettu", "kutistettu" ja "Piilotetut elementit" perästään väkäset pois → sulje ikkuna klikkaamalla X:ää ja valokuva ja mallimme on näkyvissä.

• Tässä vaiheessa voit mielellän tehdä jyrsimisviivoihin pienet katkokset niin, että jyrsittävä palanen ei ala tärisemään tai lennä lopulta irti aihiosta.
• Halutessasi kirjoittaa malliin tekstiä, tee se kapeaviivaisella (tai yksiviivaisella) kirjasimella, esim. linkistä http://sketchucation.com/forums/viewtopic.php?f=15&t=56829 (vaatii ilmaisen kirjautumisen). Muista EXPLODE 3D teksti. Mieluummin tee kirjoittaminen kuitenkin ProgeCADin aidosti yksiviivaisilla kirjaisimilla..

• Nyt malli on valmis ja se tallennetaan dxf-muodossa. Valitse File → Eport → 2D Graphic.
• Tallennuskansio ja tiedostonimi voidaan valita myöhemmin, mutta nyt alkajaisiksi tässä avautuvassa ikkunassa valitse oikean alakulman painike Options ja sen jälkeen valitse Full Scale (1 : 1) -mittakaava ja tallennusformaatiksi AutoCAD 2004 -versio:
• Painettuasi OKvalitse Kohde → siirrettävä USB-muistitikkusi joku sopiva kansio → Tiedostonimi mielesi mukaan → Export type → AutoCAD DXF File (*.dxf) → Export → OK.
• Myöhempää käyttöä varten (ja jotta muistitikku voitaisiin poistaa turvallisesti) talleta vielä tiedosto myös SketchUp -formaatissa normaaliin tapaan, haluamaasi kansioon valitsemalla: File → Save As → SketshUp Models (*.skp).
• Poista muistitikku turvallisella tavalla koneesta ja siirrä se CNC-koneen tietokoneeseen.
• CNC-ajuriohjelmana allekirjoittaneella on PrimCAM ja PrimCNC. Seuraavat ohjeet ovat näitä kahta ohjelmaa varten.
• Käynnistä PrimCAM → ylärivissä napauta musta muistilerpun kuvaa → napauta painiketta, jossa on nuoli alaspäin ja sana CAM → valitse kolmesta CAM vaihtoedosta vasemmanpuoleisin (jossa on geometrisia kuvioita ja CAM-sana).
• Klikkaa SketchUpilla juuri tallettamasi dxf-tiedostoa → Open → valitse Textformat: ANSI (Windows) → OK.
• Siirrä origo haluamaasi paikkaan toisen kuvakerivin kolmannella painikkeella ja valitsemalla sieltä origo-työkalu.
• Valitse nyt yläriviltä Manufacture.
• Valitse neljännen rivin oikeasta laidasta Path → sen jälkeen valitse ruuvinkolon malliviiva klikkaamalla ensin mallikuvassa kohtaa ruuvinreiän oikealla alapuolella ja sen jälkeen mallikuvassa kohtaa ruuvinkolon vasemmalla yläpuolella → klikkaa oikeanpuoleisella hiiren painikkeella juuri valitsemaasi ruuvinkolon reunaviivaa.
• Siirrä hiiri ruuvinkolon keltaisen reiän sisäpuolelle, jotta punertava (jyrsimen terää kuvastava) ympyrä myös asettuu ruuvinkolon sisäpuolelle → napauta hiirtä keltaisen reiän sisäpuolella.
• Ponnahdusikkunassa valitse jyrsittävän aihion materiaaliksi tässä koejyrsinnässä pehmeä muovi (Kunststoff weich) → aihion yläpinnan korkeudeksi 0 mm → jyrsinnässä käytettäväksi suhteelliseksi origoksi origo nro 2 → paina OK.
• Tässä seuraavassa ponnahdusikkunassa ilmoita käytettävän jyrsinterän muoto (kantikas), halkaisija (1,5 mm), urasyvyyden jyrsimisportaiden määrä (1 jyrsintäkerros), terän uppoamistapa materiaaliin (suora upotus) ja valitse OK.
• Näiden toimien jälkeen mallipiirustuksessa ruuvinreiän sisäpuoli värittyy paksulla viivalla siltä osin, kuin se jyrsitään.
• Seuraavaksi merrotaan PrimCAMille mallipiirustuksen ulkoreunan jyrsimistapa:
• Valitse taaas neljännen rivin oikeasta laidasta Path → sen jälkeen valitse ulkoreunan malliviivan pätkiä klikkaamalla ensin mallikuvassa kohtaa molemmilta puolilta (mutta siten, että ruuvinkolon viiva ei tule valittua) → toista tätä kunnes koko ulkoreunan malliviiva on valittu → klikkaa oikeanpuoleisella hiiren painikkeella juuri valitsemaasi ulkoreunan reunaviivaa → siirrä hiiri ulkoreunan keltaisen reiän ulkopuolelle, jotta punertava (jyrsimen terää kuvastava) ympyrä myös asettuu ruuvinkolon ulkopuolelle → napauta hiirtä keltaisen reunaviivan ulkopuolella → ponnahdusikkunassa ilmoita taas käytettävän jyrsinterän muoto (kantikas), halkaisija (1,5 mm), urasyvyyden jyrsimisportaiden määrä (1 jyrsintäkerros), terän uppoamistapa materiaaliin (suora upotus) ja valitse OK.
• Näiden toimien jälkeen mallipiirustuksessa ulkokehän ulkopuoli värittyy paksulla viivalla siltä osin, kuin se jyrsitään pois.
• Valitse kuudennen rivin ensimmäinen NC-kuvake, klikkaa harmaata tiedostonimikenttää, annan tallennettavalle .NC-tiedostolle polku ja nimi ja valitse OK.
• Valitse musta tallennuslerpukkeen kuva ja sen jälkeen Manufacture-näpäin ja paina CNC-koneesta virrat päälle (vihreä painonäppäin).
• Uudessa näytössä paina REF-näppäintä ja CNC-jyrisinkone hakeutuu vasempaan takaylänurkkaan.
• Seuraavaksi PrimCNC:lle kerrotaan, missä kohtaa jyrsittävää aihiota sijaitsee jyrsntäpiirustuksen origo:
• Valitse Manual mode → paina cont. → paina Y-, X+ ja Z- -näppäimiä, kunnes jyrimen terän kärki on origoksi sopivalla kohtaa jyrsittävää aihiota.
• Paina nyt origon painiketta → paina aseta origo -painiketta → aseta ruksit oikeanpuoleisiin sarakkeisiin X:n, Y:n ja Z:n kohdille ja huomaat, kuinka origo asettuu näiden nykyisten koordinaattien kohdille. Halutessasi, voit tässä asettaa Z:n muutama mm. alemmas jyrsittävän kohteen pintaa niin, että se tulee gyrsittyä irti.
• Valitse ylärivin neljäs pikkupainike Load NC program → valitse tallennuskansio → valitse juuri tallettamasi .NC-tiedosto → Open → valitse ylärivin ensimmäinen pikkupainike Automatic mode → ja aja vielä kertaalleen ylärivin kuudennen pikkupainikkeen REF-referenssiajo.
• Paina oikean alanurkan painiketta RUN. Huomaa, että jyrsimisen voi koska tahansa keskeyttää STOP-painikkeella.
• Jos olet tyytyväinen muoviseen koeaihioon, seuraavaksi jyrsintä tehdään vanerilevyyn.
• Avaa aiemmin tallettamasi dwg-tiedosto ProgeCAD-ohjelmalla. Kirjoita lappuun ja sen viereen yksilöintiltksti esim. "CNC 17.6.2014".

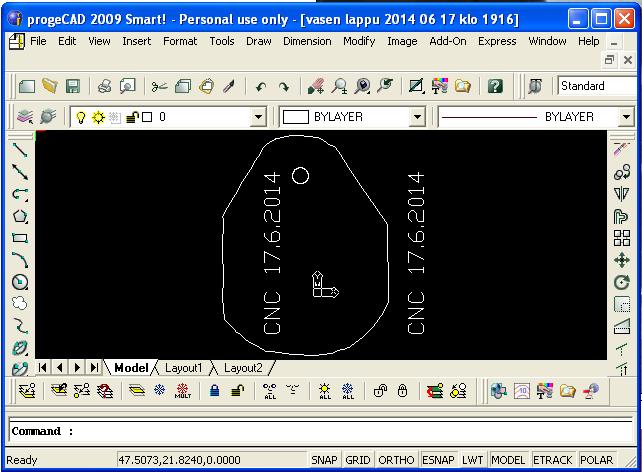

Vanerilapun malli ProgeCAD-ohjelmassa. Mallikuvaan ja sen viereen on lisätty ProgeCADilla tekstit.

• Piirrä tämän mallikuvion ympärille aihio oikeassa mittakaavassa ja kirjoita tämän aihion oikeaan ylänurkkaan teksti LEVY 002 seuraavalle riville päiväys 17.6.2014 ja kolmannelle (ja tarvittaessa seuraaville) riveille levyn luonnehdinta. Nyt kun teksti kaiverretaan ensi kertaa vanerilevylle, käytetään 4 mm korkuista (eikä aiempaan tapaan 3 mm korkuista) multiline-fonttia.

Aihion mittaus.

Vanerilaihion otsikko.

• Aihion defektit piirretään aihion malliin, jotta niille kohdille ei jyrsittäisi osia:

Ahion malliin markitään sen defektit ja esim okasn paikka oikealla.

• Muuta ProgeCADin oletustallennusmuodoksi AutoCAD2044 ja tallenna piirtämäsi lopputulos muistitikulle (ja tallenna myös varmuuskopio kovalevyllesi), poista muistitikku koneesta ja jyrsi kyten yllä muovillekin.Koejyrsintä onnistui, mutta teksti toki kannattaa kaivertaa piiloon jäävälle alapuolelle ja vaneripalan syiden pn syytä kulkea samoin päin kuin alkuperäsessäkin, joten malli peilattiin peilikuvakseen ja kierrettiin 90 astetta vastapäivään.

Origo siirretään kuvan sovitulle kohtaa.

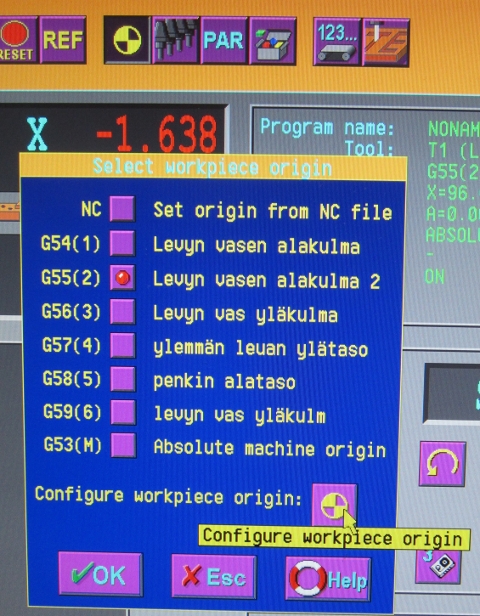

Origoiden hallintaikkuna.

Aseta usi origo sille kohtaa, jossa terä on manuaalisäädön jälkeen.

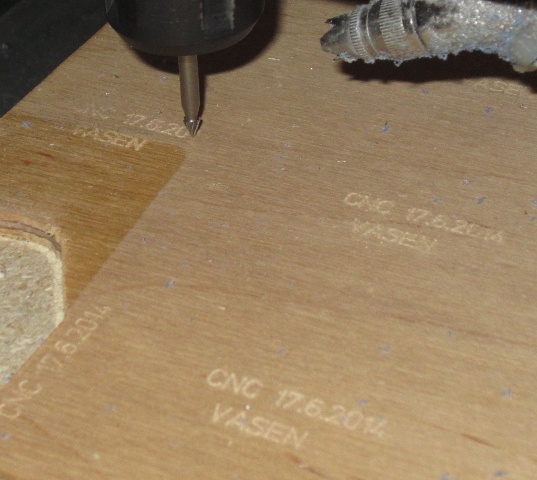

Alkuun kaiverretaan tekstit.

Ensin jyrsitään reiät.

• Jotta pala ei repeytyisi huonosti, sen ääriviivan murtoviivan yksi suora viiva poistettiin ja tämä lisätään vasta muun osan jursimisen (ja kiinni teippaamisen) jälkeen.

Ääriviivaan jyristään.

Osa ympärysviivasta jätetään sahaamatta, jotta pala ei repeytyisi.


Puuttuvat viivat piirretään ja niiden jtyrsintä ohjelmoidaan.


Jyrsinnän aikainen liikuminen estetään teipeillä.


Palat valmiina.

•

• Kun olet poistumassa PrimCAMista, tee joitain viivoja layerille 2 ja exporttaa muistitikulle, niin saat toisenkin layerin käyttöösi.
• Jatkossa nämä toiset layerit näkyvät myös progeCADissa:

Punaiset viivat on piirretty PrimCAMin layerille 2, ne näkyvtä progeCADissa layerina "Construction layer"

• Drawing layer - luonnosteluja varten
• LAYER6 - kaivertamista ja kirjoittamista varten
• LAYER7 - kaiverrettavia reikiä varten
• LAYER8 - ääriviivoja varten
• LAYER9 - ääriviivojen kiinnipitokohtia varten
