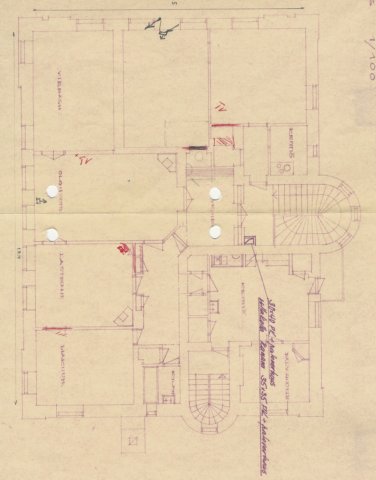

Tämän ilmastointipiirustuksen pohjana on käytetty piirustusta, joka lienee 1960-luvun alkupuolelta, tai on sitäkin vanhempi. Ikämääritys perustuu siihen, että tätä vastaavan katutason piirustuksen kaakkoisnurkassa vielä näkyy vahtimestarin keittiön uuni ja uunin viereinen komero, joita 1963 piirustuksissa ei enää näy. Kuvassa paksulla tussilla piirretty ilmanvaihtohormi lienee noin vuodelta 1975. Kuvaan punaisella kynällä tehdyt muutokset ovat tätäkin tuoreempia.
1960-luvun alkupuolen tilanteessa:
- Piirustuksessa näkyvät ovien aukeamissuunnat lienevät alkuperäistä vastaavia.
- Olohuoneen (matsal) ja lastenhuoneen (norra sovrumet) kakluuneja lukuun ottamatta muut kakluunit on purettu.
- Samoin keittiön puuhella on purettu.
- Kaksion (dublett) perähuoneen (..blett) komerot on purettu.
- Kaksion etummaisen huoneen (du..) kakluunin kohdalle on tehty komero.
- Eteisen (tamburin) koilisnurkasta on erotettu komero, johon tiiliseinää purkamalla on tehty pääsy kaksion keittiöstä.
- Eteisen luoteisnurkasta on erotettu tila wc:tä varten.
- Mahdollisesti komeroista jommassakummassa on ollut wc, sillä kaksion alkuperäinen wc on muutettu keittiöksi, lohkaisemalla siihen lisätilaa kaksion eteisestä (tamb.).
- Tässä vaiheessa kaksion keittiössä näkyy vielä olevan puuhella.
- Pienentyneen eteisen pohjoispäähän on rakennettu naulakko.
- Keittiön luoteisnurkan kaksialtainen tiskiallas on vaihdettu uudenpaan.
- Keittiön länsiseinälle on asennettu vesihanat ja allas.
- Pankinjohtajan kylpyhuoneen lämminvesikaminat on poistettu, kylpyamme on siirretty eteläpäädystä kylpyhuoneen länsiseinustalle ja vesipiste on siirretty huoneen itäseinustalta eteläiselle seinälle.
- Keittiön ja makuuhuoneiden välissä olleen tarjoiluhuoneen länsiseinustalla ollut kaappi on poistettu..
Tämän vanhahkon pohjapiirustuksen päälle on siis tässä piirretty tuoreempi ilmastointipiirustus. Koska ilmastointipiirustuksen nimessä puhutaan PYP:stä ja koska pankin nimi muutettiin SYP:ksi vuonna 1975, voitaneen päätellä, että ilmastointipiirustus on tehty viimeistään 1970-luvun puolivälissä. Toisaalta ilmastointipiirustuksessa mainitaan vuonna 1975 rekisteröity insinööritoimisto Olavi Pohjalainen, joten ilmasointipiirustus on tehty aikaisintaan 1970-luvun puolivälissä.
Näin ollen tämä päiväämätön ilmastointipiirustus on jotakuinkin vuodelta 1975.
- Sinisellä tussilla portaikon tasanteen lounaisnurkkaan piirretty suorakaide on ilmanvaihtohormi pankkitiloista katolla sijaitsevalle huippuimurille.
Kuvassa punaisella piirretyt muutokset ovat vieläkin tuoreempia:
- TV-pistokkeita suunnitellaan laitettavaksi pankinjohtajan olohuoneeseen ja kaksion (bublett) etummaiseen huoneeseen (du..).
- Kaksion etummaisen huoneen kakluunin tilalle rakennetun komeron oven kohdalle on suunniteltu rakentaa (kuvassa punaisella piirretty) väliseinä ja komeron takana ollut tiiliseinä on suunniteltu purkaa siten että komero olisi yhdistetty eteisen (tamburin) koilisnurkasta jo aiemmin lohkaistuun tilaan. Näitä suunnitelmia ei välttämättä kuitenkaan vielä tässä vaiheessa ole toteutettu (ks. seuraava kuva).
- Makuuhuoneiden välisen oven tilalle on tässä vaiheessa rakennettu väliseinä.
