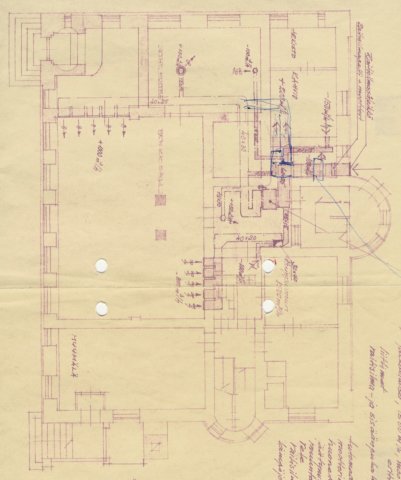

Tämän ilmastointipiirustuksen pohjana on käytetty piirustusta, joka lienee 1960-luvun alkupuolelta, tai on sitäkin vanhempi. Ikämääritys perustuu siihen, että tämän piirustuksen kaakkoisnurkassa vielä näkyy vahtimestarin keittiön uuni ja uunin viereinen komero, joita 1963 piirustuksissa ei enää näy.
Tässä vaiheessa:
- Kaikki kaakeliuunit on poistettu.
- Talon eteläpäätyyn on rakennettu korkea savupiippu merkkinä siitä, että talossa on pannuhuone ja vesikeskuslämmitys.
- Pankinjohtajan huoneesta (direktion) kahvioon (frukost) vievä ovi on tukittu.
- Kulku vahtimestarin puolelta pankkisalin puolelle on tukittu, vahtimestarin eteinen on jaettu väliseinällä ja seinän pohjoispuolelle on asennettu käsienpesuallas (henkilökunnan wc:n yhteyteen)
- Myymälän tuulikaapin vasemalla puolella ollut näyteikkunan pöytä lievee purettu.
Tämän vanhahkon pohjapiirustuksen päälle on siis tässä piirretty tuoreempi ilmastointipiirustus. Koska ilmastointipiirustuksen nimessä puhutaan PYP:stä ja koska pankin nimi muutettiin SYP:ksi vuonna 1975, voitaneen päätellä, että ilmastointipiirustus on tehty viimeistään 1970-luvun puolivälissä.
Toisaalta ilmastointipiirustuksessa mainitaan vuonna 1975 rekisteröity insinööritoimisto Olavi Pohjalainen, joten ilmasointipiirustus on tehty aikaisintaan 1970-luvun puolivälissä.
Näin ollen tämä päiväämätön ilmastointipiirustus on jotakuinkin vuodelta 1975. Ilmastointiputket on vedetty hieman suunnitellusta poikkeavasti ja rakennusvaiheessa tehdyt ratkaisut ja ilmastointiputkien tosiasiallinen kulku on piirretty tähän sinisellä.
