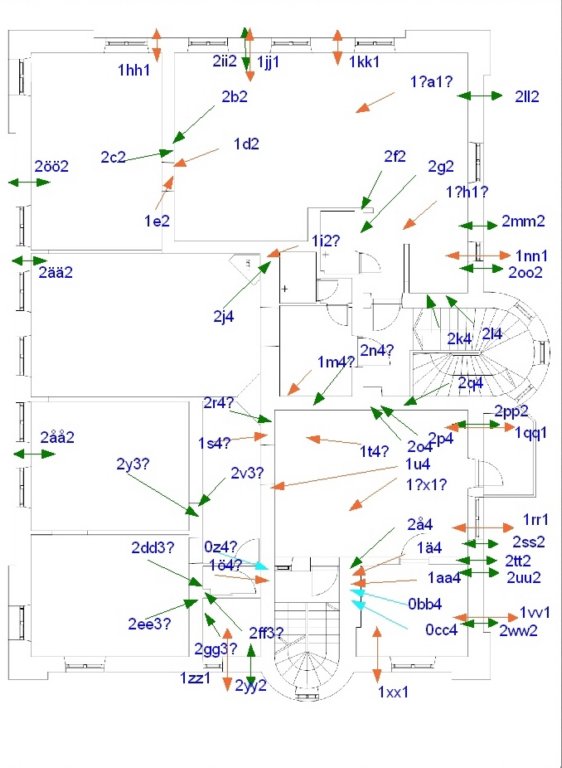

Edellisen kuvan merkinnät nykytilannetta kuvaavaan mittauspiirustukseen sijoitettuina.
Huomattakoon, että 1980-luvulla rakennetusta ravintolan ilmanvaihtokanavistosta ei ole säilyny piirustuksia. Näiden kanavien kulku selvitetään keväällä-alkukesällä 2006.
Toisesta kerroksesta kohti katon savupiippuja lähtevät kuvaan vihreällä merkityt hormit. Vihreät kakipäiset nuolet kuvaavat ulkoseinän lävistäviä ilmanvaihtoaukkoja.
Lisäksi muistetaan, että ensimmäisestä kerroksesta kohti katon savupiippuja lähtevät kuvaan oranssilla merkityt hormit. Oranssit kaksipäiset nuolet kuvaavat ulkoseinän lävistäviä ilmanvaihtoaukkoja. Lisäksi muistettakoon, että kellarikerroksesta lähtevät kohti katon savupiippuja kuvaan vaaleansinisellä merkityt hormit.
Merkinnöissä numerot kertovat, missä kerroksissa hormi (tai vastaavasti ilmanvaihtoaukko) sijaitsee.
Ulkoseinien ilmanvaihtoaukot:
2ii2Kaksion läntisen huoneen ikkunoiden välistä ulkoseinän puhkaiseva ilmvanvaihtoaukko.
...
2ää2Pankinjohtajan huoneiston ruokasalin oikeasta päränurkasta ulkoseinän puhkaiseva ilmanvaihtoaukko.
2öö2Pankinjohtajan huoneiston vierashuoneen läntisen ulkoseinän puhkaiseva ilmanvaihtoaukko.
